Particuliers, familles et bricoleurs pressés retrouvent ici les réponses-clés : Qui ? Toute personne souhaitant automatiser un circuit domestique. Quoi ? Le branchement d’un interrupteur programmable digital. Où ? Dans une habitation conforme à la norme NF C 15-100. Quand ? Lors d’une rénovation ou de la création d’un nouveau point de commande en 2025. Pourquoi ? Pour gagner du temps, économiser l’énergie et sécuriser les appareils.
Les interrupteurs horaires digitaux — baptisés « timers » par les fabricants — remplacent avantageusement l’interrupteur classique. Leur atout : programmer la mise sous tension de l’éclairage, du chauffage ou d’une cafetière comme le fait la famille Martin tous les matins pour savourer leur expresso Devialet à 6 h 45, sans gaspiller un watt.
Plan du contenu
Besoin de travaux ? Obtenez vos devis gratuits !
Comparez jusqu'à 3 devis d'artisans qualifiés près de chez vous. C'est rapide, gratuit et sans engagement.

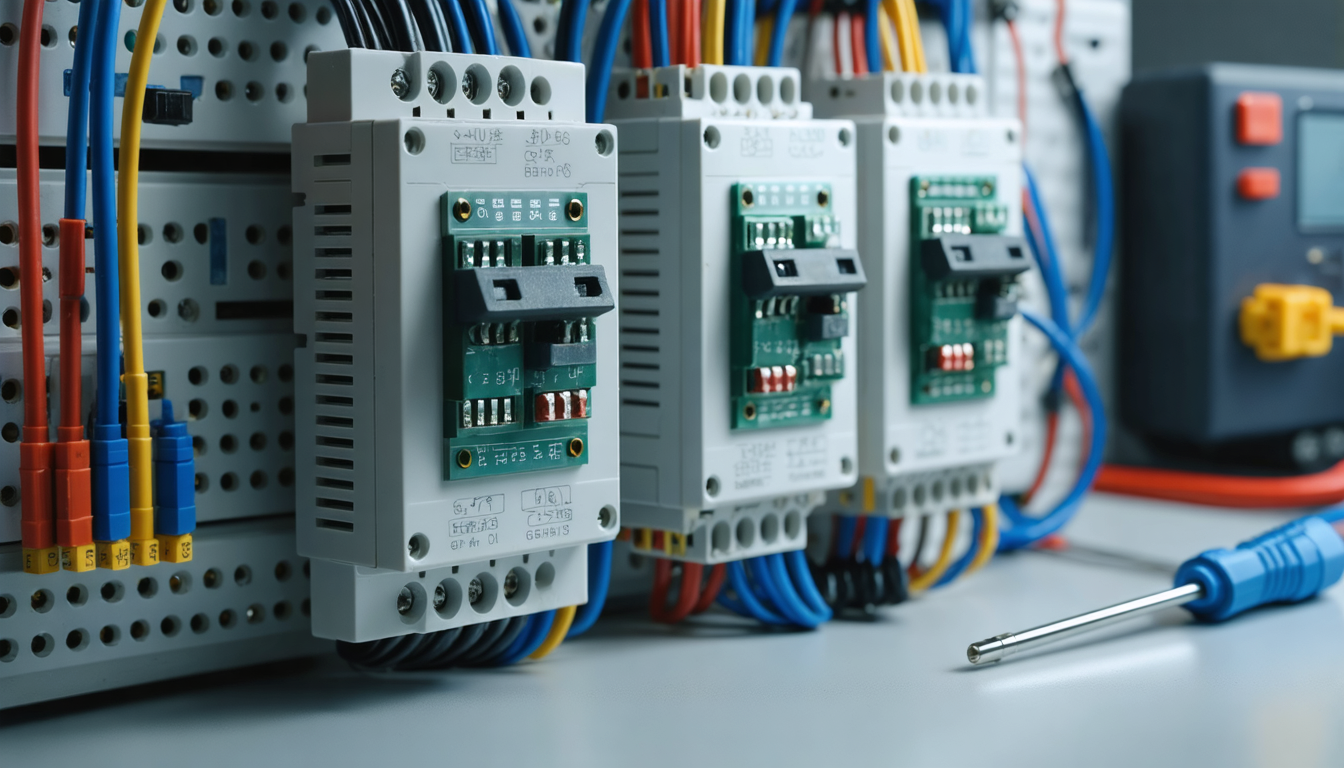

comprendre le rôle d’un interrupteur programmable digital
Un modèle digital reçoit des ordres horaires, détecte la tension de réseau à 230 V et commute la phase selon le planning défini. Le principe s’illustre avec un relais interne couplé à une horloge électronique.
usages courants et bénéfices mesurés
- Gestion de l’éclairage extérieur : extinction automatique à l’aube pour réduire la facture de 20 % (Étude Euronic, 2024).
- Optimisation du chauffage d’appoint : coupure durant les heures creuses réglementées.
- Alimentation sélective des box multimédia : limitation des veilles cachées (gain : 30 kWh/an).
| Marque | Gammes 2025 | Compatibilité domotique | Garantie |
|---|---|---|---|
| Legrand | Celiane with Netatmo | Apple Home + Matter | 5 ans |
| Schneider Electric | Wiser Connected | Google Home | 3 ans |
| Gira | System 55 | KNX natif | 5 ans |
| Chacon | DiO 2.0 | Zigbee 3.0 | 2 ans |
Quatre fabricants dominent le rayon des grandes surfaces spécialisées telles que Leroy Merlin. La plupart de leurs references s’encastrent dans un boîtier de 50 mm de profondeur et acceptent 16 A sous 230 V.
schéma de branchement pas à pas d’un interrupteur programmable digital
Avant de toucher un conducteur, le disjoncteur principal doit être abaissé. L’illustration suivante reprend la démarche adoptée par AUBI Installation, un artisan de Rennes spécialisé dans la mise en conformité 2025.
liste du matériel conforme NF C 15-100
- Interrupteur programmable digital (ex. : Schneider Electric Wiser, repéré « L » et « N »).
- Fils rigides H07V-U : 1,5 mm² pour la commande, 2,5 mm² pour la puissance.
- Boîtier d’encastrement 1 poste 50 mm.
- Dominos ou Wago 221 pour la dérivation.
- Tournevis isolés 1000 V et testeur de tension sans contact.
| Couleur du fil | Rôle | Connexion sur l’appareil |
|---|---|---|
| Marron | Phase entrante | Borne « L IN » |
| Bleu | Neutre | Borne « N » |
| Vert/Jaune | Terre | Cosses de masse |
| Marron (retour) | Phase sortante | Borne « L OUT » |
étapes de connexion illustrées
- Décabler l’ancien interrupteur puis préparer 10 mm de cuivre nu sur chaque fil.
- Enficher la phase dans L IN, le neutre dans N, la phase retour dans L OUT.
- Resserrer les vis au couple préconisé (0,8 Nm en moyenne).
- Positionner l’ensemble dans le boîtier, visser la plaque de finition.
- Réarmer le disjoncteur et programmer l’horloge (heure locale, créneaux).
La vidéo ci-dessus montre la même opération sur un modèle Wiser, mais la logique reste identique chez Gira ou Tell.
erreurs courantes au raccordement et solutions rapides
Deux pannes reviennent souvent dans les ateliers de formation Somfy Academy : l’écran LCD reste noir ou le relais claque sans alimenter la charge. Un diagnostic méthodique suffit à lever le doute.
check-list de dépannage express
- Écran éteint : vérifier la présence du neutre sur la borne N.
- Relais muet : contrôler la tension d’entrée sur L IN (230 V ± 10 %).
- Charge inactive : tester la continuité entre L OUT et la phase de la prise.
- Horloge dérivée : mettre la pile bouton CR2032 neuve.
| Symptôme | Cause probable | Action corrective |
|---|---|---|
| Aucune LED | Fil bleu absent | Ajouter neutre au bornier N |
| Disjonction immédiate | Phase et neutre inversés | Permuter fils selon code couleur |
| Programme non exécuté | Fuseau horaire mal réglé | Valider UTC+01 Paris |
L’instrumentation de base – multimètre, testeur bipolaire – reste l’alliée numéro 1 pour éviter un aller-retour inutile chez Leroy Merlin.
moderniser l’installation avec la domotique connectée
Le marché 2025 voit converger interrupteurs programmables et plateformes cloud. L’objectif : créer des scénarios « présence simulée » ou « charge plafonnée » afin de passer sous le seuil Crit’air CO₂ fixé par l’Ademe.
intégration multi-marques et scénarios intelligents
- Legrand + Somfy : fermeture des volets et extinction des éclairages en un seul ordre vocal.
- Schneider Electric + Chacon : coupure automatique du chauffe-eau si la production photovoltaïque est nulle.
- Gira + Devialet : lancement d’une playlist douce lorsque l’éclairage passe en mode nuit.
| Plateforme | Protocole radio | Durée max. de scénario | Retour d’état |
|---|---|---|---|
| Somfy TaHoma | io-Homecontrol | 24 h | Oui |
| Legrand Home + Control | Zigbee 3.0 | 7 jours | Oui |
| Tell Smart | Wi-Fi 2,4 GHz | Illimité | Oui |
Chez la famille Martin, l’interrupteur horaire digital pilote désormais la pompe du bassin koi. Programmé 6–7 h et 19–22 h, il économise 120 € par an tout en préservant l’oxygénation nocturne des poissons. Un exemple concret qui clôt la boucle et prouve qu’un simple schéma de branchement peut transformer le quotidien.
