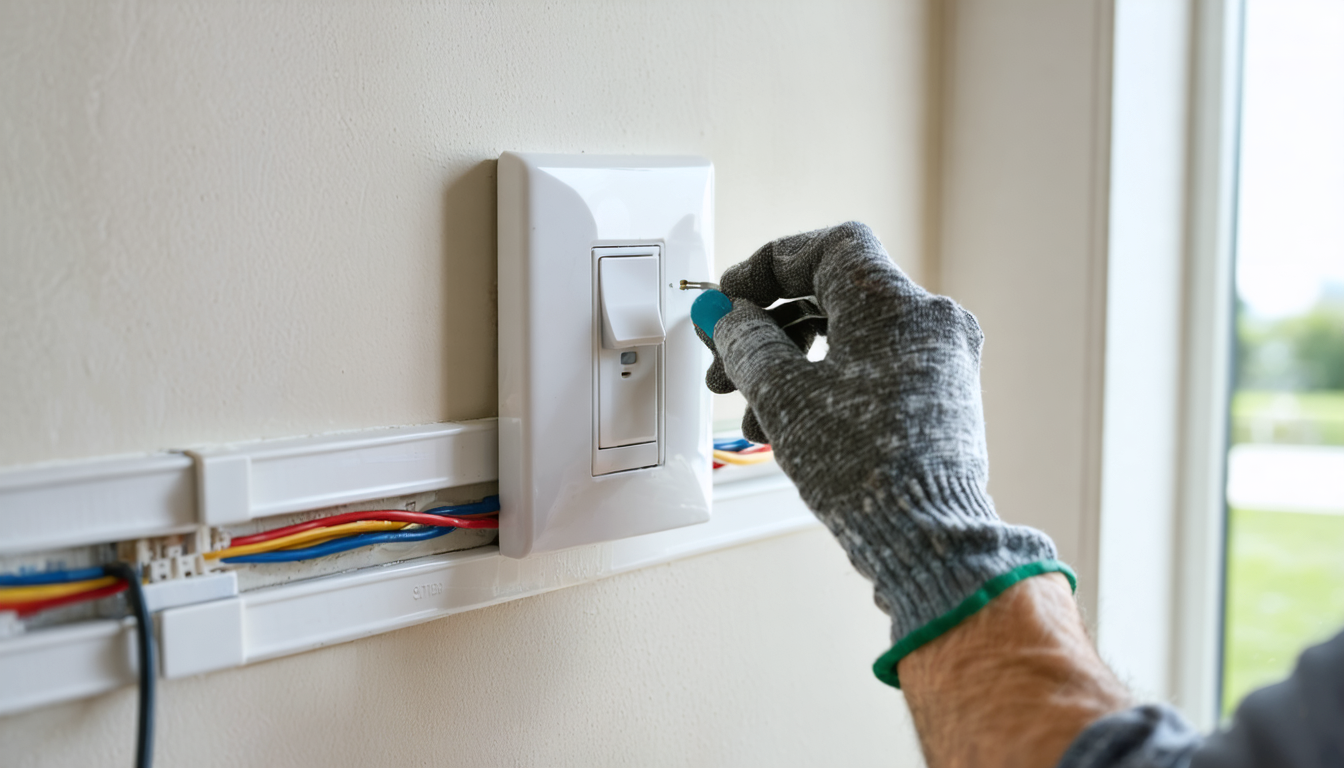

Qui ? Les propriétaires et locataires souhaitant moderniser leur installation ; Quoi ? poser un interrupteur en saillie ; Où ? dans n’importe quelle pièce, du salon au garage ; Quand ? dès maintenant, pour une rénovation 2025 fiable ; Pourquoi ? gagner du temps, éviter la saignée et sécuriser l’électricité domestique. Ce guide pratique livre la méthode pas à pas — de la préparation des outils à la mise sous tension — afin de réussir une installation électrique apparente avec alimentation sous moulure.
Plan du contenu
Besoin de travaux ? Obtenez vos devis gratuits !
Comparez jusqu'à 3 devis d'artisans qualifiés près de chez vous. C'est rapide, gratuit et sans engagement.
installer un interrupteur en saillie : les bases à connaître
Un dispositif apparent se fixe directement sur le mur et se raccorde par une moulure électrique. Cette option évite la poussière d’une saignée et s’adapte aux supports durs (béton, briques pleines, pierres anciennes).
- Gain de temps : une pose d’interrupteur en saillie se réalise en moins d’une heure.
- Flexibilité : la moulure s’ouvre pour ajouter ou retirer des conducteurs.
- Sécurité renforcée : tous les fils restent protégés et conformes à la norme NF C 15-100.
| Élément | Rôle | Conseil terrain |
|---|---|---|
| Boîtier en saillie | Supporte le mécanisme | Choisir IP 44 dans les pièces humides |
| Moulure PVC | Cacher le câblage électrique | Privilégier une section 20 × 12 mm pour deux conducteurs + terre |
| Interrupteur simple allumage | Coupe la phase | Vérifier l’intensité nominale (10 A mini) |
outils et sécurité électrique : préparer le chantier comme un pro
Avant toute chose, la sécurité électrique prime. Un simple testeur de tension évite un accident grave, rappel fréquent des assureurs depuis 2023 (Mutuelle Domus).
checklist des outils d’installation et EPI
- Pince coupante + dénudeuse graduée
- Tournevis isolés 1000 V
- Chevilles, vis, serre-câbles
- Niveau à bulle et gabarit de perçage
- Lunettes, gants isolants, tapis caoutchouc
| Outil | Utilisation | Erreur classique évitée |
|---|---|---|
| Testeur bipolaire | Vérifier absence de tension | Confondre voyant néon et LED, diagnostic faux |
| Crayon traceur | Ligne de pose de la moulure | Trajectoire non horizontale, rendu inesthétique |
| Pince à sertir | Embouts de fils rigides | Section écrasée, mauvais contact |
traçage et pose de la moulure électrique
La phase de traçage garantit un résultat net. Hugo, artisan de Nantes, trace d’abord la verticale depuis le plafond pour éviter tout décalage visuel — une astuce simple mais décisive.
méthode rapide pour un circuit apparent parfait
- Déterminer la hauteur de l’interrupteur : 1,10 m sol fini.
- Tracer le parcours de la alimentation sous moulure.
- Découper la moulure 2 cm plus longue pour les raccords.
- Coller ou visser tous les 40 cm.
- Insérer phase, neutre, terre puis fermer le couvercle.
| Étape | Temps moyen | Astuce pro |
|---|---|---|
| Coupe de la moulure | 3 min | Utiliser une scie à onglet 45° pour les angles |
| Fixation | 7 min | Pré-percer diamètre 6 mm, chevilles nylon |
| Passage des fils | 5 min | Graisse silicone légère pour glisser facilement |
Le tutoriel vidéo ci-dessus détaille chaque coupe et confirme que la moulure ne doit jamais coincer le conducteur.
câblage électrique de l’interrupteur en saillie
Place au raccordement. L’objectif : couper uniquement la phase et laisser le neutre intact, conforme aux prescriptions NF C 15-100.
bornes, couleurs et ordre de branchement
- Phase (rouge/marron) vers borne L
- Retour lampe (orange/violet) vers borne 1
- Neutre (bleu) direct luminaire
- Terre (vert-jaune) sur bornier de la boîte
| Fil | Section conseillée | Destination | Commentaire |
|---|---|---|---|
| Phase | 1,5 mm² | Borne L | Doit être le conducteur coupé par l’appareil |
| Retour lampe | 1,5 mm² | Borne 1 | Couleur différenciée simplifie la maintenance |
| Neutre | 1,5 mm² | Bornier luminaire | Sous moulure, jamais interrompu |
| Terre | 1,5 mm² | Bornier terre | Obligatoire même pour luminaires en classe I |
Pause vidéo terminée ? Vérifiez que chaque vis serre le cuivre sans l’écraser.
tests finaux et bonnes pratiques pour une installation durable
Une fois la plaque clipsée, le moment de vérité arrive. Remettez le disjoncteur et testez trois cycles marche/arrêt ; la lampe doit réagir sans délai.
liste de contrôle avant remise en service
- Absence de tension confirmée avant fermeture
- Vis du couvercle serrées mais non forcées
- Moulure bien enclenchée sur toute la longueur
- Boîtier en saillie stable, sans jeu latéral
- Étiquetage du circuit au tableau recommandé
| Problème détecté | Cause probable | Solution immédiate |
|---|---|---|
| Lumière clignote | Vis mal serrée sur borne 1 | Couper courant, resserrer |
| Interrupteur chaud | Surcharge > 10 A | Vérifier puissance ampoules, réduire charge |
| Bruit d’arc | Fil cuivre trop long, contact parasite | Raccourcir et revisser |
La communauté partage souvent les mêmes retours : un contrôle annuel des vis évite 80 % des pannes (observatoire Consuel, 2024). Si l’idée de manipuler votre tableau vous rebute, confiez le test à un électricien certifié.
Astuce finale : gardez un schéma papier du câblage électrique collé derrière la moulure d’angle. La prochaine intervention sera deux fois plus rapide et sûre.
